电动伸缩门控制器JY-B101-D4拆机检测与使用咨询指南

您好，针对您关于JY-B101-D4型号电动伸缩门控制器的拆机检测与使用咨询，我们为您整理了以下专业信息，希望能帮助您更好地了解、维护和使用该设备。

一、控制器概述

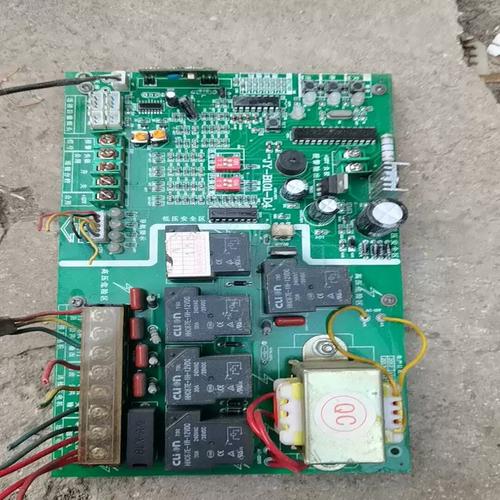

JY-B101-D4是一款广泛应用于电动伸缩门系统的核心控制部件。它通常负责接收遥控信号、手动按键指令或外接安全传感器（如红外对射、气囊等）的触发信号，并据此驱动电机，控制大门的开启、关闭、停止以及遇阻反弹等动作。

二、关于“拆机包好”的理解

您提到的“拆机包好”通常指该控制器是从正常工作的设备上拆卸下来的，在拆卸前功能完好。这通常意味着：

1. 来源可靠：控制器本身在特定工作环境下经过验证。
2. 可能为二手或备件：可作为替换备件或用于维修、改装。

重要提醒：
兼容性确认：在安装前，务必核对新/旧控制器的型号、输入输出电压、电机功率、接线定义是否与您的伸缩门电机及原有线路完全匹配。不匹配可能导致设备损坏或无法工作。
功能测试：即使是“包好”的拆机件，在安装到新系统前，也建议在安全、低负载的条件下进行基本功能测试（如通电、信号接收、继电器动作等）。

三、核心检测步骤（非专业人士请在断电操作）

如果您需要自行检测该控制器的状态，请遵循以下步骤：

1. 安全第一，断电操作：在进行任何拆装、检测前，务必切断控制器连接的所有电源（交流电和电池备份电源）。

1. 外观检查：

• 查看电路板有无明显的物理损坏，如裂痕、烧灼痕迹、元件鼓包（尤其是电容）、引脚锈蚀或断线。

• 检查所有接线端子是否牢固，有无松动或氧化。

1. 静态测量（使用万用表）：

• 电源部分：在断电情况下，测量电源输入端的阻值，检查有无短路。核对保险管是否完好。

• 关键元件：可粗略测量主板上的大功率元件（如继电器、功率管）的引脚间是否击穿短路。

1. 上电测试（谨慎进行）：

• 在确认无误后，接通电源。观察控制器指示灯是否正常亮起（不同型号指示灯含义不同，请参考原说明书）。

• 使用配套的遥控器或手动按钮，测试控制信号是否能被接收（观察接收指示灯是否闪烁）。

• 注意：上电测试时，建议先不连接电机负载，仅测试控制信号接收与输出继电器动作（可听到“咔哒”声）。确认逻辑控制部分正常后，再连接电机进行带载测试。

四、常见问题咨询与排查

1. 遥控器失灵：检查遥控器电池；检查控制器接收头是否损坏或连接线松动；尝试对码学习（通常控制器上有学习按键）。
2. 电机不动作但指示灯正常：检查控制器输出端至电机的线路和接头；检查电机本身是否正常；检查控制器内部的驱动继电器或功率输出模块。
3. 遇阻不停或反弹失灵：检查外接的遇阻保护装置（如红外对射、气囊开关）是否工作正常，接线是否正确、牢固。检查控制器上对应的功能设置或灵敏度调节。
4. 运行方向相反：检查控制器输出到电机的两相线是否接反，或通过控制器内部的方向设置进行调整。

五、使用与维护建议

• 环境：控制器应安装在干燥、通风、防雨的箱体内，避免高温、潮湿和粉尘。
• 电源：确保供电电压稳定，符合控制器额定要求。
• 接线：所有接线必须牢固，大电流线路（电机线、电源线）建议使用压接线鼻，防止虚接发热。
• 定期检查：定期检查接线端子是否松动，清理内部灰尘。

###

JY-B101-D4控制器作为伸缩门的“大脑”，其稳定性至关重要。对于“拆机包好”的部件，在确保兼容性和进行基本检测后，可以很好地用于维修或替换。若在检测或使用过程中遇到复杂故障（如程序错乱、核心元件损坏），建议联系专业的电动门维修人员或控制器供应商进行诊断和维修，以确保安全与可靠。

希望这份指南能为您提供有效的帮助！
